ACO TopTek UNIFACE AL

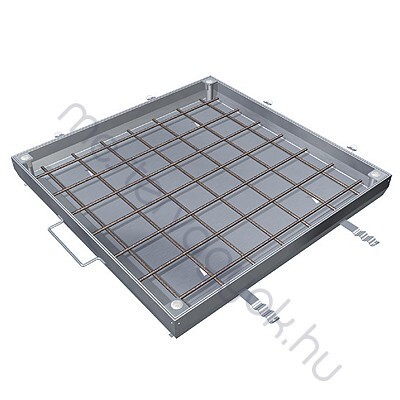

A fedlap különféle padlóburkolatokhoz került kifejlesztésre. Az igényelt terhelési osztályoz szükséges minőségű betonnal kell kitölteni. Az alkalmazható padlóburkoló anyag vastagsága maximum 20 mm lehet. Így B125 (MSz EN 124) terhelési osztályig lehet alkalmas a tiszta nyílás méret és a fedlap betonnal feltöltöttségétől függően. A fedlap alumínium ötvözet profilból készül, csavarral rögzített a fedlap, víz- és szagzáró.
Dupla tömítés és egy homokzáró tömítés található a termékekben. A homokzárás biztosítja, hogy por és homok nem jut a keret és a fedlap közé, így könnyű nyitást biztosít a fedlapnak. Speciális nyitó kulcsok segítenek az egyszerű és könnyű nyitásban. Széles méretválaszték áll rendelkezésre a standard termékkínálatban, de egyedi igények esetében különleges méretű aknafedlapok legyártását is vállaljuk. A maximális tiszta nyílásméret 1000 x 1000 mm. Tipikus felhasználás - épületen belül, ahol nagyon igényes felületű padlóburkolatra van igény. – A fedlapok víz- és szagzáróak, és csavarral vannak rögzítve. – Az egyedülálló nem hegesztett gyártási technológiával készült elegáns keretek és fedlapok nagyon egyszerűen beépíthetők. – Kettős szigetelés garantálja a tökéletes víz- és szagzárást. – A betonozáshoz szükséges acélháló a fedlap része. – A fedlap súlya minimális, de nagy biztonsággal megfelelnek a terhelési kategóriának. – Szükséges a beépítési útmutató szerinti minőségű betonnal kitölteni a fedlapot, hogy az elvárt terhelési osztálynak megfeleljen. – Az alkalmazható padlóburkoló anyag vastagsága maximum 20 mm lehet.

ACO TopTek UNIFACE AL Tiszta nyílás Mélység Szélesség Max. terhelés Max. terhelés Súly Rsz. Cikkszám (mm) (mm) (mm) beton kitöltés 50 mm beton kitöltés 70 mm (kg) 200x200 298 298 B125 B125 3 406881 AQ0276-00001 300x300 398 398 100 B125 4 405340 AQ0276-00002 400x400 498 498 100 B125 5 405341 AQ0276-00003 450x450 548 548 50 B125 6 405342 AQ0276-00004 500x500 598 598 50 B125 7 405343 AQ0276-00005 600x400 698 498 50 B125 7 405344 AQ0276-00006 600x450 698 548 50 B125 7 406622 AQ0276-00007 600x600 698 698 50 B125 8 405345 AQ0276-00008 675x675 773 773 A15 50 10 406624 AQ0276-00009 750x600 848 698 50 B125 10 406623 AQ0276-00010 750x750 848 848 A15 50 11 406625 AQ0276-00011 800x600 898 698 50 B125 10 405346 AQ0276-00012 1000x600 1098 698 50 B125 12 405826 AQ0276-00013 700x700 798 798 A15 100 10 405347 AQ0276-00014 800x800 898 898 A15 100 12 405348 AQ0276-00015 900x600 998 698 50 B125 11 406626 AQ0276-00016 900x900 998 998 A15 50 14 406627 AQ0276-00017 1000x800 1098 898 A15 50 13 405349 AQ0276-00018 1000x1000 1098 1098 A15 50 16 405350 AQ0276-00019 1200x675* 1318 773 A15 50 23 406628 AQ0276-00020 * kétrészes, eltávolítható osztógerendákkal

Felhasználási útmutató

ACO TopTek
Beépítési útmutató1. Alapinformációk: A következő beépítési utasítások az ACO TopTek típusú fedlapokra vonatkozik. Az ACO TopTek típusú fedlapokat vízszintes felületű beépítésre fejlesztettük ki. A kiemelhető tálca minden esetben felül helyezkedik el. A fedlapok készülnek alumíniumból, tűzi horganyzott acélból vagy rozsdamentes acélból, különböző terhelési osztályokban az MSz EN 124 értelmében. A fedlapokat megkülönböztetjük feltöltő anyag szerint is. Fedlapok feltölthetők betonnal, térkővel, illetve van fedlap amely fémlemezzel fedett. A térburkolatú fedlapon kívül mind víz- és szagzáró kivitelű. A fedlapokat 70°C alatti közegbe lehet beépíteni. 2. Kiegeszitők: o védő kupakok o csavarok (imbusz kulcs) o emelő kulcsok o szerelőlemez (ASSIST típushoz) 3. Beépítés: A fedlapokat csavarjaival együtt szállítjuk (a csavarok a kerethez vannak mellékelve). A keretet és fedlapot ne szedjük szét beépítés előtt, mert később a nyitás és zárás folyamán problémák léphetnek fel. Ellenőrizzük, hogy a fedlap megfelelően benne van-e a keretben. ASSIST típus esetében figyeljünk oda, hogy a szerelőlemez a keret és a fedlap között van-e, hisz a lemez tartja tisztán a fedlap és keret közti részt. Védjük meg a csavarokat és a keretet a beton szennyeződéstől, hisz a későbbiekben nagyon nehéz a fedlap károsítása nélkül eltávolítani. Alumínium fedlapokat meg kell védenünk, ha a betonba fagygátlót, vagy egyéb adalékot helyeznek - az alumínium elszíneződhet. Horganyzott acél fedlap esetében a fedlap károsodását okozhatja, ha ecetsavas fugaanyaggal fugázzák a burkolatot. Fehér foltosodást okozhat az alumínium fedlap esetében is. A keretet és fedlapot állítsuk be a megfelelő szintbe. A beépítési méretet a padozatban ki kell rekeszteni, vagy ki kell vésni: a fedlap külső méretétől körben + 150 mm körbe, a fedlap mélysége + 40 mm. A bebetonozó karmoknak tökéletesen a betonban kell kapaszkodniuk a megfelelő rögzítés végett. Töltsük fel a konstrukciós üreget a fedlap körül és a fedlapban C35/45 minőségű betonnal (EN 206 szerint). A betonozást lehetőleg 15-20°C között végezzük, a beton ne legyen túl híg és túl száraz sem (pl.: S2 sűrűségi kategória). Simítsuk el a betont a fedlapban. A merevítő acélhálót állítsuk be úgy hogy az ne érjen hozzá a fedlap aljához. Abban az esetben, ha ACO TopTek UNIFACE AL típusú fedlapja van ellenőrizze, hogy az acél merevítő háló a műanyag távtartókhoz legyen rögzítve. Abban az esetben, ha nincs műanyag távtartó, akkor úgy kell beállítani az acélhálót, hogy a háló 15-20 mm-re legyen a fedlap aljától. (Megjegyzés: nem hiba ha a betonvas háló rozsdás. Ez egy természetes felületi megjelenése a betonvasnak, segít a betonhoz kötésben.) PAVING típusú fedlap esetében a térköveket érdemes beton ágyba ültetni. Terítsük el simítóval a fedlapban a betont, fordítsunk kiemelt figyelmet a végső padlóburkoló anyag vastagságára. Ha a beton elérte szilárdságának közel 90%-át, akkor kiemelhetjük a fedlapot a keretből. Tisztítsuk meg a keretet és a fedlapot a betonszennyeződéstől. ASSIST esetében szereljük fel a gázdugattyút. 4. Fedlap kinyitasa A fedlapokat a kinyitáshoz szükséges nyitó elemekkel együtt szállítjuk. Folyamat: Vegyük ki a védődugókat. Csavarjuk ki a fedlaprögzítő csavarokat a nyitó egységcsomag elemeivel. Csavarjuk be a kiemelő füleket a csavar helyére. Ezután ki tudja emelni a fedlapot a keretből. Nagyobb fedlapok esetében a méret, illetve a súly miatt több ember szükséges a kiemeléshez. A fedlapot óvatosan helyezzük a padozatra, hogy elkerüljük a fedlap és a burkolat sérülését. Ha magára hagyja az aknát, mindenféle képpen zárja le átmenetileg a baleset elkerülése érdekében. ASSIST fedlapok esetében a gázdugattyúból ki kell venni a biztosító sasszeget. A fedlapot teljes mértékben ki kell nyitni, hogy meggyőződhessünk biztonságos nyílási lehetőségéről. 5. Fedlap zárása A fedlap lezárása előtt a keretet és a fedlapot le kell tisztítani, hisz kisebb szennyeződések képesek károsítani a fedlapot, a tömítést, vagy a fedlap későbbi nyitását nehezíthetik meg. Ellenőrizzük, hogy az aknában történt munkálatok alatt nem sérült meg a tömítés. Ha szükséges cseréljük ki a tömítést. Zárjuk a fedlapot a keretbe. Csavarjuk ki a kiemelő füleket. Csavarjuk be a rögzítő csavarokat. Dugjuk vissza a védődugókat. 6. Karbantartás és szerviz Egy évben kétszer emeljük ki a fedlapokat, és tisztítsuk meg a keretet valamint a fedlapot tiszta vízzel. Visszahelyezés előtt zsírozzuk meg a csavarokat és a keretet. 7. Alkatrész csere Ha alkatrészt cserét rendel az ACO-tól ne csak a cserélendő alkatrész típusát közölje, hanem a fedlap típusát is. Az alábbi alkatrészek cseréjére van lehetőség: o védőkupak o rögzítő csavar o tömítés o kiemelő fülek/csavarok o imbuszkulcsok
